Гаснет LED-подсветка телевизора: причины, диагностика и что делать

Экран телевизора гаснет, а звук и меню продолжают работать в обычном режиме — именно так проявляет себя неисправность LED-подсветки. Гаснет подсветка телевизора по нескольким причинам: от естественного износа светодиодов до последствий скачка напряжения. Определить причину несложно, если понимать, как устроен этот узел.

В этой статье разберём устройство LED-подсветки, три главные причины её отказа, способы самостоятельной проверки и порядок ремонта, который выполняют мастера нашего сервиса в Санкт-Петербурге и Ленобласти. Ремонтируем телевизоры всех марок — в том числе Акай (Akai), Samsung, LG, Sony, Philips.

Признаки неисправности подсветки

Два симптома, которые почти наверняка указывают именно на проблему с подсветкой, а не с матрицей или блоком управления:

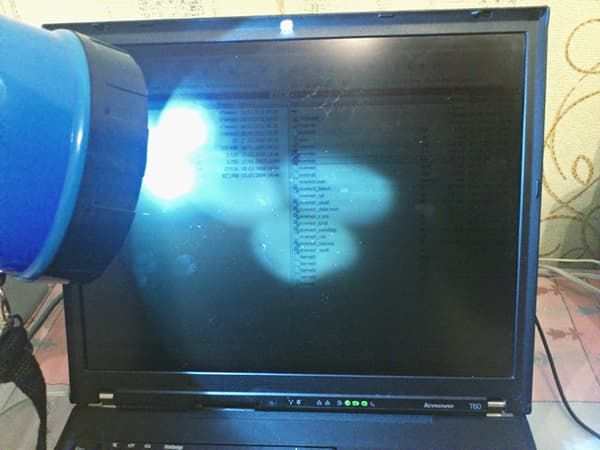

• Экран тёмный, звук есть. Телевизор включается, пульт работает, каналы переключаются — но экран полностью чёрный. Возьмите фонарик и в тёмной комнате направьте его под острым углом к экрану: если видны очертания картинки — матрица и видеотракт исправны, не работает именно подсветка.
• Тёмные пятна или полосы. В одной или нескольких зонах экрана изображение заметно темнее. Это локальное затемнение: в этой области выгорел один или несколько светодиодов планки.

Как устроена LED-подсветка телевизора

ЖК-панель (LCD) сама по себе не излучает свет — она лишь управляет потоком, который идёт сзади. Этот поток создаёт отдельный светодиодный (LED) модуль. Как только он перестаёт работать, экран темнеет, хотя сам телевизор технически исправен и продолжает обрабатывать сигнал.

В современных ЖК-телевизорах применяются два конструктивных типа LED-подсветки:

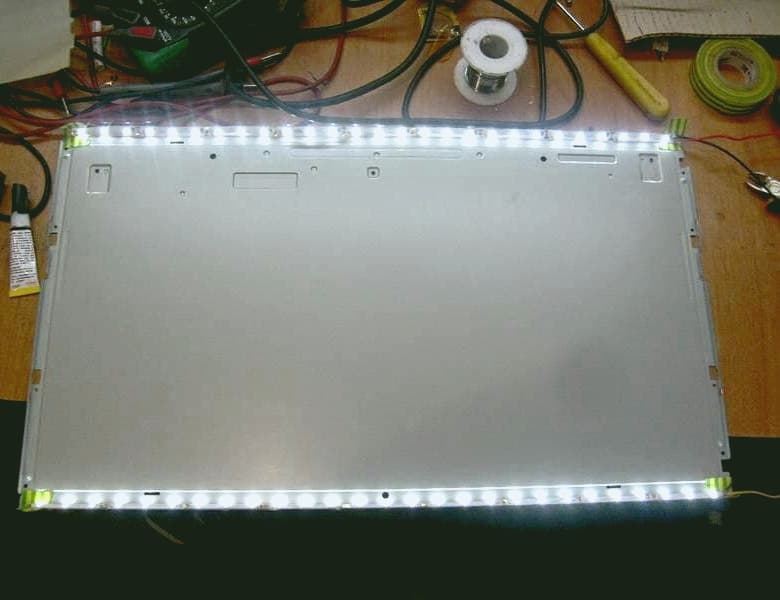

• EDGE LED (торцевая). Планки светодиодов расположены по периметру — сверху, снизу или по бокам матрицы. Свет распределяется через рассеиватель. Такая конструкция позволяет делать тонкие корпуса, но затемнения по углам при износе — характерная проблема для этого типа.

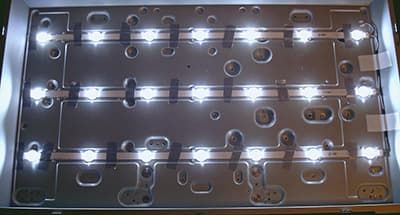

• DIRECT LED (матричная). Светодиодные планки расположены по всей площади матрицы и светят прямо вперёд. Даёт равномерную яркость и возможность управлять подсветкой по зонам. Телевизоры с DIRECT LED немного толще, но надёжнее в долгосрочной эксплуатации.

В каждой планке светодиоды соединены последовательно, и рядом с каждым стоит стабилитрон — защитный элемент. Когда диод перегорает, стабилитрон не даёт прерваться цепи и оставшиеся светодиоды продолжают гореть. Но если стабилитрон тоже выходит из строя — цепь обрывается и вся планка гаснет. При нескольких выгоревших диодах ток на исправные резко возрастает, драйвер управления подсветкой уходит в защиту и отключает её полностью.

Возможные причины — от простой к сложной

По опыту ремонта телевизоров в Санкт-Петербурге и Ленобласти выделяются три основные причины отказа LED-подсветки.

Причина 1: постоянная работа на максимальной яркости

Производители по умолчанию выставляют максимальную токовую нагрузку подсветки — так картинка на витрине магазина смотрится ярче. В домашних условиях такой режим ускоряет деградацию светодиодов: диоды начинают выгорать уже через 2–3 года интенсивной работы. Это одна из самых частых причин обращений с телевизорами Акай и другими марками бюджетного и среднего сегмента. После ремонта мастера снижают яркость подсветки примерно на 25%: на глаз разница почти незаметна, зато ресурс диодов вырастает кратно.

Причина 2: скачки напряжения и грозы

Даже кратковременный перепад напряжения способен мгновенно вывести из строя один или несколько светодиодов, а порой и сам драйвер управления подсветкой. Чаще всего с такой проблемой обращаются жители частного сектора и дач весной и летом. «Телевизор выключился во время грозы — и больше не показывает» — типичная ситуация для Ленобласти. При скачке напряжения могут одновременно пострадать элементы в нескольких планках, что усложняет диагностику.

Причина 3: цепная реакция выгорания диодов

Когда один светодиод выходит из строя, нагрузка на оставшихся в цепи возрастает — и они начинают выгорать быстрее. Чем дольше откладывается ремонт, тем больше диодов придётся заменить и тем выше итоговая стоимость. Если вы заметили небольшое тёмное пятно или мигание экрана — не ждите, пока проблема распространится на всю планку. Своевременное обращение позволяет ограничиться заменой одного-двух элементов.

Что можно проверить самостоятельно

До приезда мастера выполните несколько простых шагов — это поможет точнее описать проблему и сэкономить время на диагностику:

• Включите телевизор и убедитесь: есть ли звук, переключаются ли каналы пультом. Если да — неисправность, скорее всего, именно в подсветке, а не в блоке питания или материнской плате.
• В тёмной комнате направьте фонарик под острым углом к экрану. Видна картинка — матрица и видеотракт работают нормально, проблема в подсветке.
• Осмотрите экран: зафиксируйте, есть ли тёмные пятна или полосы и в каких зонах. Это подскажет, сколько светодиодов могло выгореть и какой объём работ предстоит.
• Отключите телевизор от розетки на 10–15 минут и снова включите. Иногда драйвер самостоятельно выходит из защитного режима после полного обесточивания.

Не пытайтесь заменить родную подсветку обычной светодиодной лентой из магазина: такие ленты рассчитаны на другой ток и либо быстро перегорают, либо светят слишком тускло.

Когда нужен мастер

Если проверка фонариком подтвердила, что матрица работает, а подсветка не горит — необходим выезд специалиста. Ремонт подсветки требует полного разбора телевизора, специального инструмента и опыта работы с SMD-компонентами — самостоятельно с этим не справиться без риска повредить матрицу.

Покажем порядок работ на примере телевизора с подсветкой DIRECT LED.

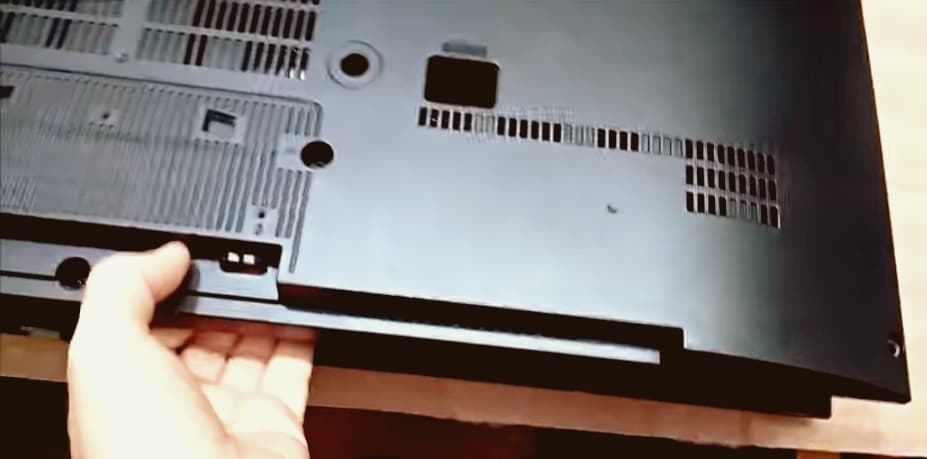

Откручиваем все винты по периметру задней крышки и снимаем её.

Отключаем шлейфы и снимаем динамики.

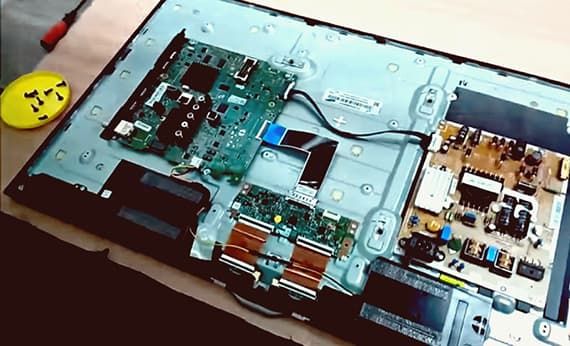

Демонтируем все платы — блок питания, основную плату и плату T-con — чтобы открыть доступ к матрице и листу-отражателю.

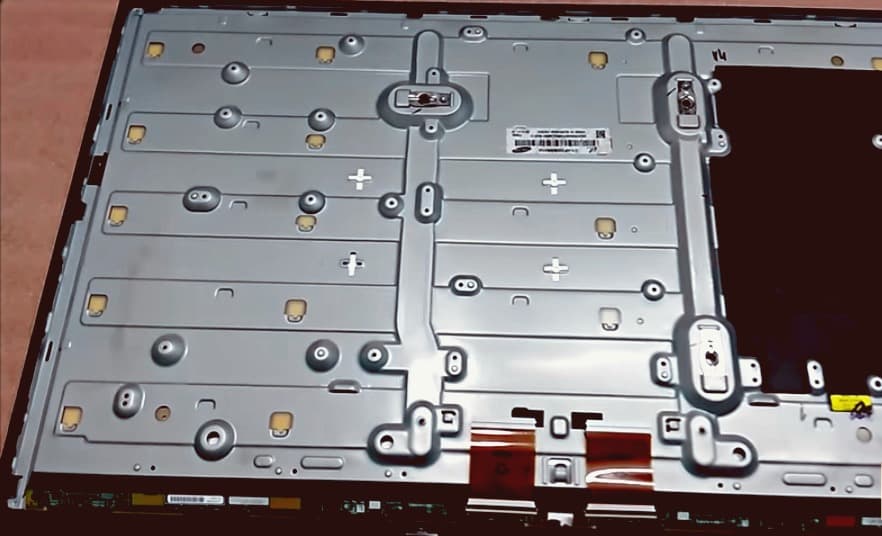

Отщёлкиваем защёлки по периметру и аккуратно снимаем матрицу, не задевая шлейфы.

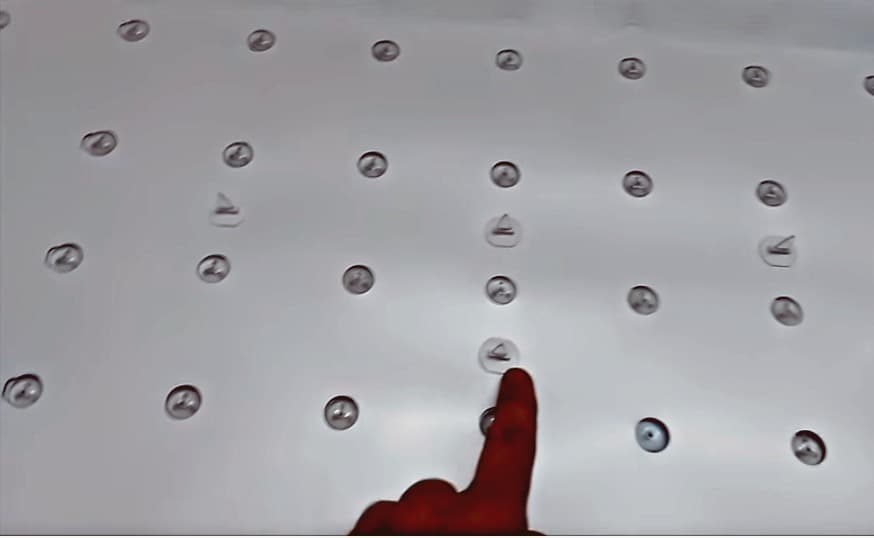

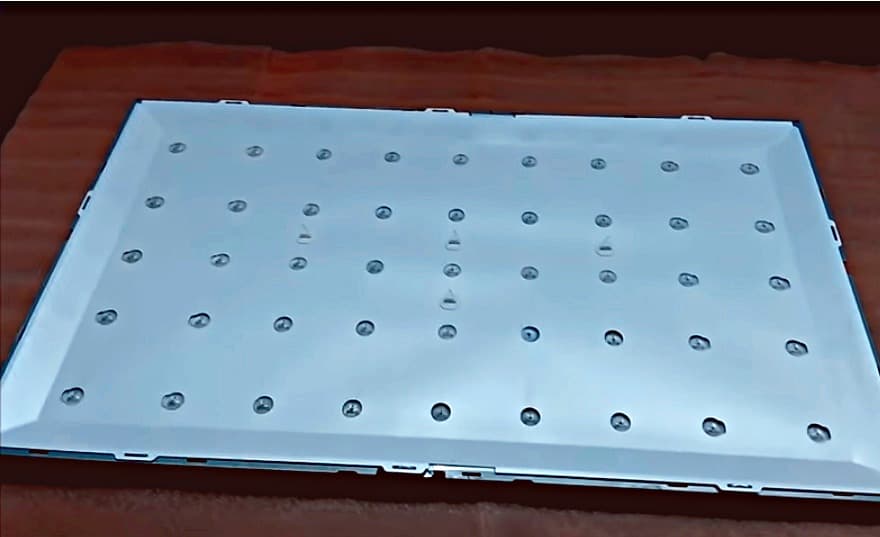

Снимаем пластиковые упоры-защёлки и убираем лист-отражатель — открывается полный доступ к планкам светодиодов.

Мультиметром и тестовым блоком питания определяем неисправные диоды. Выпаиваем их термофеном и паяльником: планку прогреваем снизу, со стороны припоя.

Впаиваем новые светодиоды: разогреваем припой феном, устанавливаем диод и фиксируем.

Важно! Светодиоды чувствительны к перегреву — нагревать нужно только планку со стороны припоя, не сам диод.

Закрепляем планки двусторонним скотчем, проверяем подсветку включением и собираем телевизор в обратном порядке.

После ремонта снижаем ток подсветки на 25% — через меню телевизора или корректируя цепь в блоке питания. Это продлевает ресурс светодиодов без заметного влияния на качество изображения.

Мастер выезжает в день обращения по всему Санкт-Петербургу и Ленобласти. Диагностика — 0 ₽ при заказе ремонта. После завершения работ выдаём письменную гарантию до 2 лет.

Сколько стоит устранение неисправности подсветки

Стоимость зависит от марки и модели телевизора, типа подсветки (EDGE или DIRECT LED) и количества вышедших из строя элементов. Ориентировочные диапазоны по Санкт-Петербургу и Ленобласти:

• замена 1–3 светодиодов — от 1 500 до 3 500 ₽;
• замена целой планки или нескольких планок — от 3 000 до 7 000 ₽;
• ремонт или замена драйвера подсветки — от 2 500 до 6 000 ₽.

Стоимость запасных частей зависит от конкретной модели и рассчитывается отдельно. Точную сумму мастер называет после диагностики на дому. При необходимости телевизор забираем в мастерскую и возвращаем исправным — бесплатно.

Как избежать этой поломки в будущем

Несколько практических советов, которые помогут существенно продлить ресурс LED-подсветки:

• Снизьте яркость подсветки. В меню телевизора найдите параметр «Яркость подсветки» (не путать с «Яркостью изображения»). Уменьшите значение до 60–75% от максимума — разница на глаз почти незаметна, а ресурс светодиодов вырастает кратно.
• Подключайте через сетевой фильтр. Фильтр-удлинитель или ИБП защитит телевизор от перепадов напряжения и грозовых разрядов — особенно актуально для частных домов и дач Ленобласти.
• Не оставляйте телевизор включённым сутками. Чем меньше накопленных часов работы подсветки, тем дольше служат диоды. Настройте таймер автовыключения, если вы засыпаете под телевизор.
• Реагируйте на первые симптомы. Небольшое тёмное пятно или периодическое мигание — повод обратиться сразу. Заменить один-два диода в начале кратно дешевле, чем менять всю планку после цепной реакции выгорания.
