Как проверить ТЭН в стиральной машине мультиметром своими руками: инструкция мастера

Как проверить ТЭН в стиральной машине мультиметром — один из самых частых вопросов владельцев стиральных машин. Нагревательный элемент (ТЭН — трубчатый электронагреватель) — одна из самых нагруженных деталей: он работает в каждом цикле стирки с подогревом воды и со временем либо перегорает, либо покрывается накипью, либо даёт пробой на корпус. Самостоятельно проверить его исправность можно с помощью обычного мультиметра — именно об этом данная пошаговая инструкция.

О выходе ТЭНа из строя чаще всего сигнализирует ошибка на дисплее: Bosch выдаёт F19, Индезит — F08, LG — HE или tE, Самсунг (Samsung) — Н1, Н2, НЕ, Е5, Е6, Аристон — F08. Старые модели без дисплея могут проходить цикл в холодной воде: это заметно по холодному стеклу люка, плохому качеству стирки и неприятному запаху. Иногда признаком поломки ТЭНа является срабатывание автомата или УЗО при включении машины — это свидетельствует о пробое на корпус. Уровень сложности проверки — средний: потребуются умение работать с мультиметром и базовые навыки разборки корпуса стиральной машины.

Что понадобится

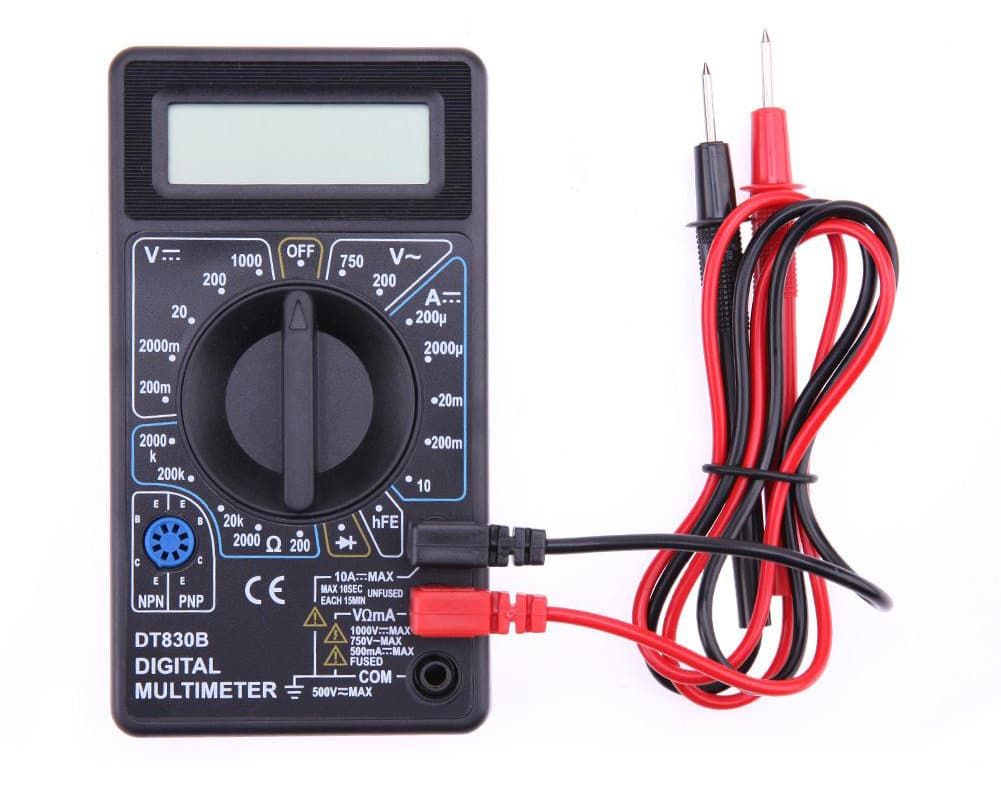

• Инструменты: мультиметр (тестер), крестовая отвёртка Ph2, плоская отвёртка, плоскогубцы
• Дополнительно: смартфон или фотоаппарат — чтобы зафиксировать порядок подключения проводов перед снятием
• Запчасти: для самой проверки не нужны; если ТЭН окажется неисправным — потребуется новый нагревательный элемент, подходящий для вашей модели
• Время: 20–40 минут

Перед началом — техника безопасности

Перед любыми работами с электрическими компонентами стиральной машины строго соблюдайте правила безопасности. Обязательно отключите машину от электросети — выньте вилку из розетки и убедитесь, что питание отсутствует. Не проводите никаких измерений, пока машина подключена к сети: мультиметр покажет напряжение, а не сопротивление, и это опасно для жизни. Перед работой дайте машине постоять выключенной несколько минут — конденсаторы в цепи управления сохраняют заряд. Если в ходе проверки вы обнаружите пробой ТЭНа на корпус — немедленно прекратите эксплуатацию машины: техника с пробитым ТЭНом представляет угрозу поражения током.

Пошаговая инструкция

Шаг 1. Определите расположение ТЭНа

ТЭН в большинстве стиральных машин расположен внизу под баком. Способ добраться до него зависит от конструкции вашей модели. В машинах Indesit и Ariston обычно снимают заднюю стенку — она крепится на 4–6 винтах по периметру. В большинстве машин Bosch, Neff и Siemens доступ к ТЭНу — через переднюю панель: нужно снять нижнюю декоративную накладку и разблокировать манжету люка. В машинах Самсунг (Samsung) доступ чаще всего осуществляется через заднюю стенку. Если вы не уверены в конструкции своей машины — уточните по модели в сервисной документации или на сайте производителя.

Шаг 2. Снимите панель и найдите ТЭН

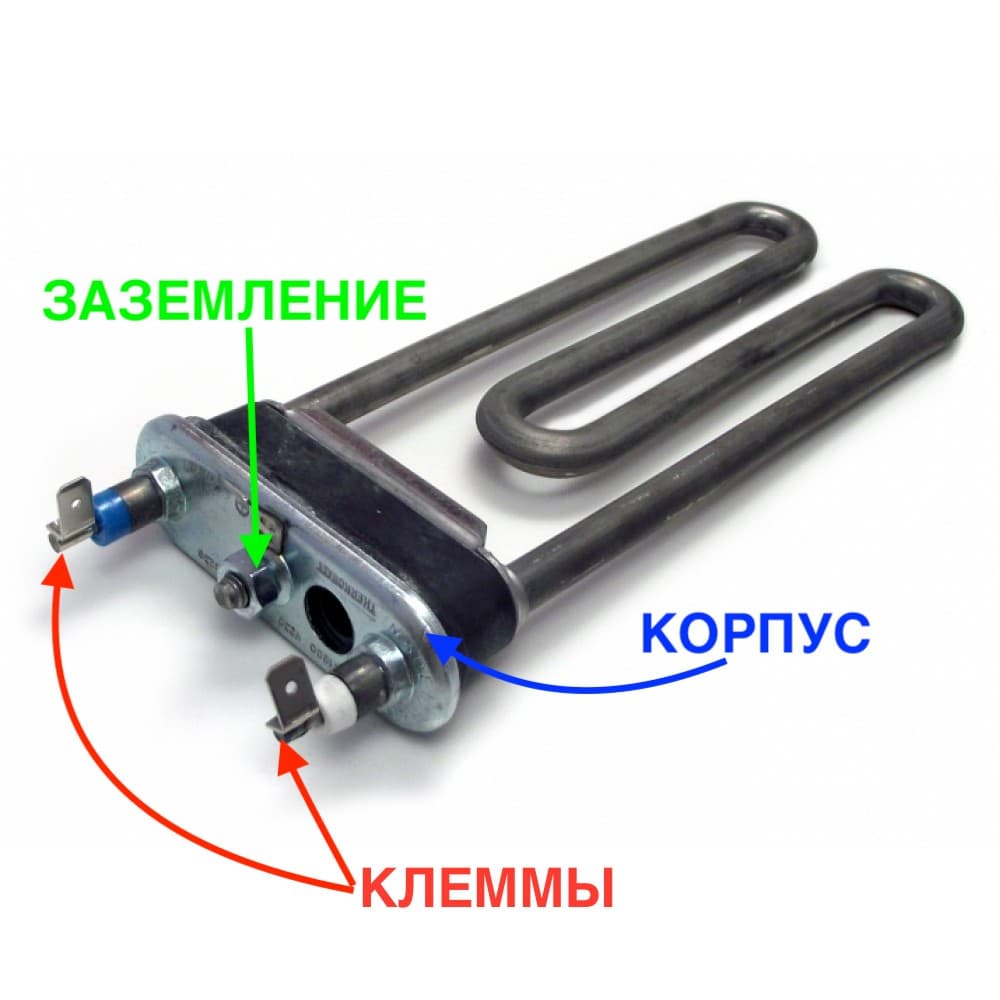

Отключите машину от сети. Снимите заднюю или переднюю панель в соответствии с конструкцией. После снятия панели вы увидите бак, а в его нижней части — изогнутый трубчатый нагреватель с двумя металлическими клеммами, к которым подходят провода. В некоторых моделях рядом с ТЭНом расположен термодатчик (термистор) — небольшой цилиндрический элемент; не перепутайте их. Вытаскивать ТЭН из гнезда для проверки мультиметром не нужно — достаточно снять провода с клемм.

Шаг 3. Отсоедините провода от клемм ТЭНа

Прежде чем снимать провода, сделайте фотографию всех подключений — это поможет правильно вернуть провода на место при сборке. Плоскогубцами аккуратно снимите клеммные колодки с контактов ТЭНа, слегка покачивая их из стороны в сторону. Не тяните за провода — тяните за саму колодку. После снятия проводов убедитесь, что клеммы ТЭНа ни к чему не прикасаются.

Шаг 4. Рассчитайте ожидаемое сопротивление ТЭНа

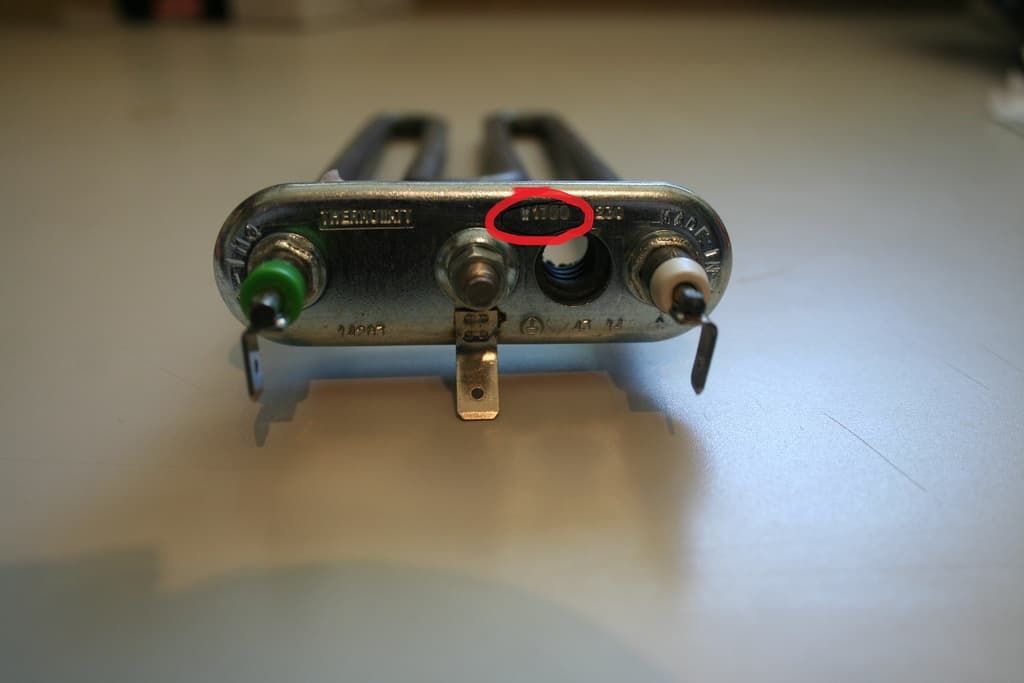

Перед измерением нужно знать, какое сопротивление должен показать исправный ТЭН. Для этого воспользуйтесь формулой: R = U² / P, где U — напряжение питания (220 В), P — мощность ТЭНа в ваттах. Мощность ТЭНа указана на его корпусе — найдите её до начала измерений.

Пример расчёта: если мощность ТЭНа составляет 2 кВт (2000 Вт), расчёт выглядит так: 220² / 2000 = 48 400 / 2000 = 24,2 Ом. Рабочий диапазон сопротивления современных ТЭНов стиральных машин — от 20 до 40 Ом.

Шаг 5. Измерьте сопротивление ТЭНа мультиметром

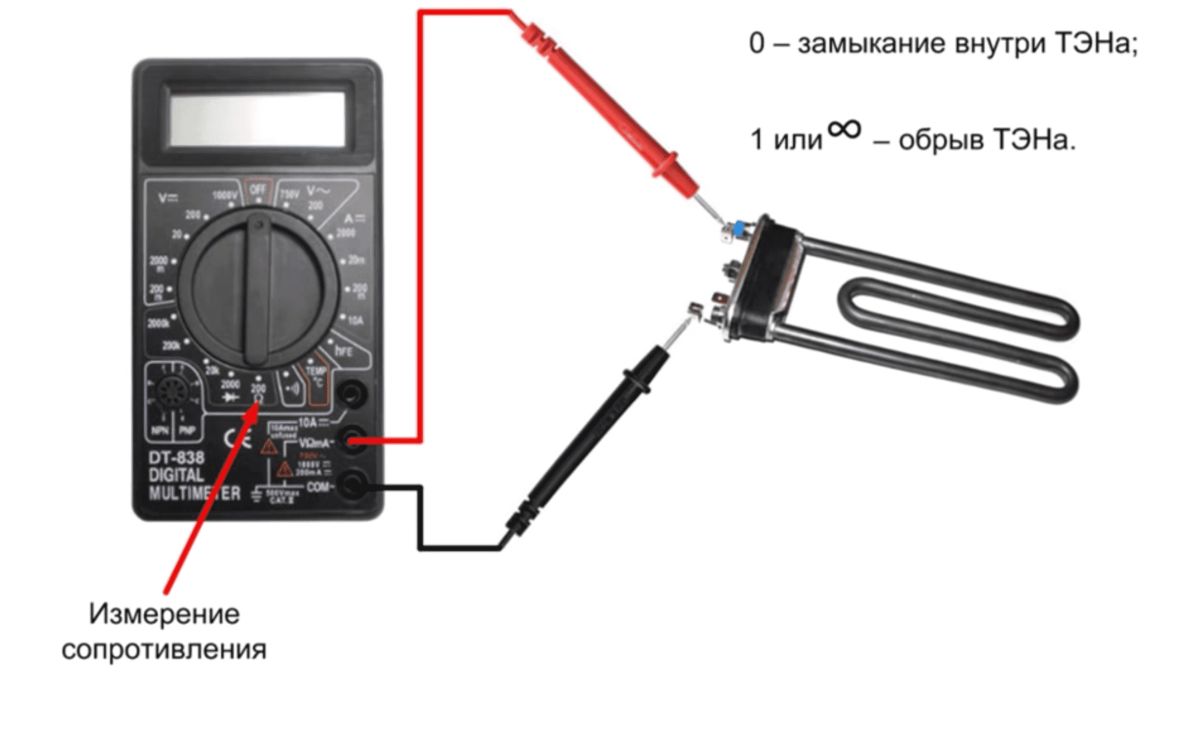

Переключите мультиметр в режим измерения сопротивления (символ Ω). Выставьте предел 200 Ом. Приложите щупы тестера к двум клеммам ТЭНа и считайте показание. Оцените результат:

• Показатель близок к расчётному (обычно 20–40 Ом) — спираль ТЭНа цела; переходите к следующему шагу — проверке на пробой.
• На дисплее отображается «1» или «OL» (бесконечность) — обрыв спирали, ТЭН неисправен и требует замены.
• Показатель равен «0» или близок к нулю — короткое замыкание витков спирали, ТЭН неисправен и требует замены.

Шаг 6. Проверьте ТЭН на пробой

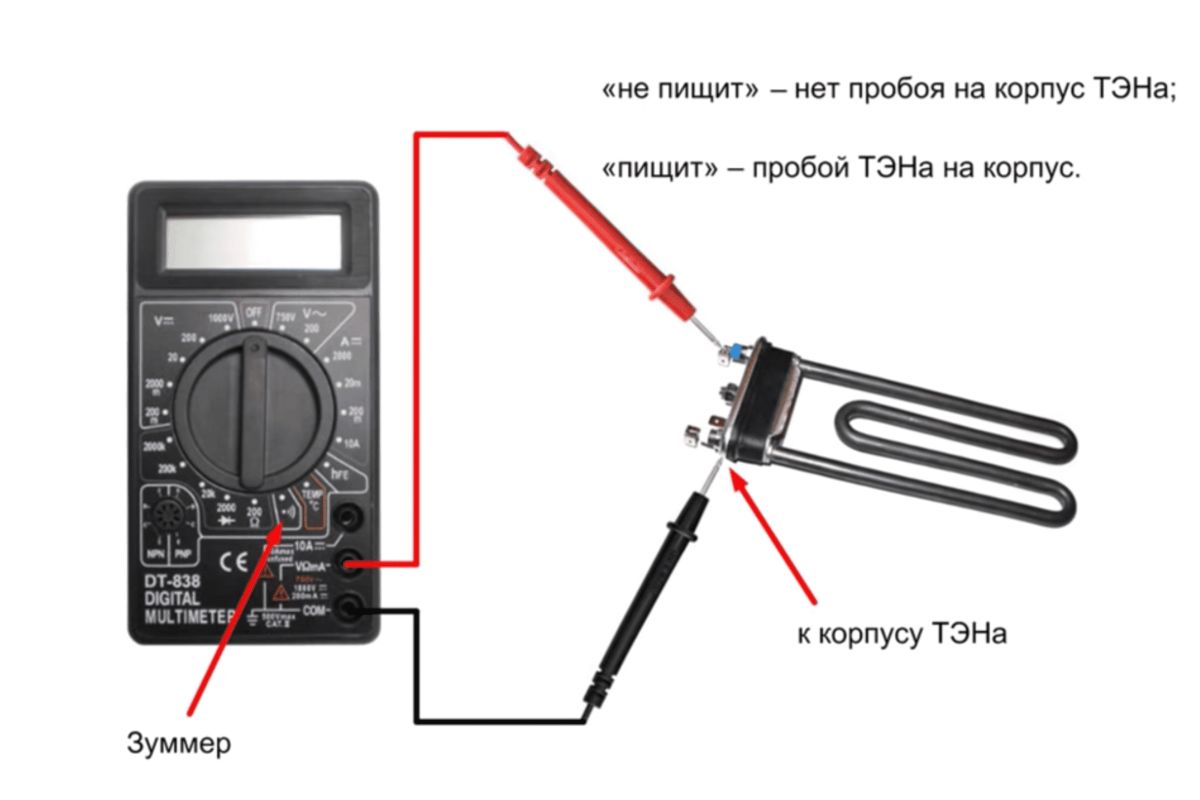

Переключите мультиметр в режим прозвонки — обозначается символом диода или значком звука. Один щуп приложите к клемме ТЭНа, второй — к его металлическому корпусу (именно к корпусу трубки, а не к клемме). Если мультиметр издаёт звуковой сигнал — есть пробой изоляции на корпус, ТЭН неисправен.

Важный нюанс: некоторые ТЭНы дают пробой только в нагретом состоянии. Чтобы исключить этот случай, запустите стирку с нагревом, подождите, пока ТЭН прогреется, затем отключите машину от сети, снимите провода с клемм и немедленно прозвоните нагреватель мультиметром. Если в нагретом состоянии мультиметр издаёт сигнал — нагреватель пробит и подлежит замене.

Внимание! Ни в коем случае не продолжайте пользоваться стиральной машиной при обнаруженном пробое ТЭНа на корпус: такая техника может ударить током, что представляет серьёзную угрозу жизни.

На что обратить внимание

Наиболее распространённые ошибки при самостоятельной проверке ТЭНа стиральной машины:

• Машина не была обесточена — измерение под напряжением не только опасно, но и даст неверный результат: мультиметр покажет напряжение сети вместо сопротивления.
• Неправильный предел на мультиметре — при измерении сопротивления ТЭНа выставляйте диапазон 200 Ом. На диапазоне 2 кОм прибор может показать «0» даже на исправном ТЭНе.
• Щупы не касаются клемм — убедитесь, что оба щупа прижаты именно к клеммам ТЭНа, а не к корпусу машины или к проводам.
• Пробой проверяли только на холодном ТЭНе — у части нагревателей пробой проявляется только после прогрева. Если машина выбивает автомат при нагреве, а в холодном состоянии ТЭН прозванивается нормально — проверьте его в горячем состоянии.
• Перепутали ТЭН и термодатчик — термистор (датчик температуры) расположен рядом с ТЭНом и может выглядеть похоже. У термистора сопротивление несколько килоОм, у ТЭНа — несколько десятков Ом.

Когда лучше вызвать мастера

Самостоятельная проверка ТЭНа — доступная процедура, но в ряде случаев лучше доверить её специалисту:

• Вы не уверены в показаниях мультиметра или не можете правильно интерпретировать результат измерений.
• Разборка корпуса вашей модели вызывает затруднения — особенно это актуально для машин Самсунг (Samsung) и ряда моделей Bosch, где передняя панель снимается нетривиально.
• ТЭН оказался неисправен, и вы хотите быть уверены в правильном подборе и установке нового нагревателя.
• После замены ТЭНа ошибка нагрева остаётся — возможно, параллельно неисправен термодатчик, NTC-датчик или блок управления.
• Машина выбивает автомат или УЗО — это может указывать не только на ТЭН, но и на другие неисправности электрики.
